Bradut cu LED-uri

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

Prezentare

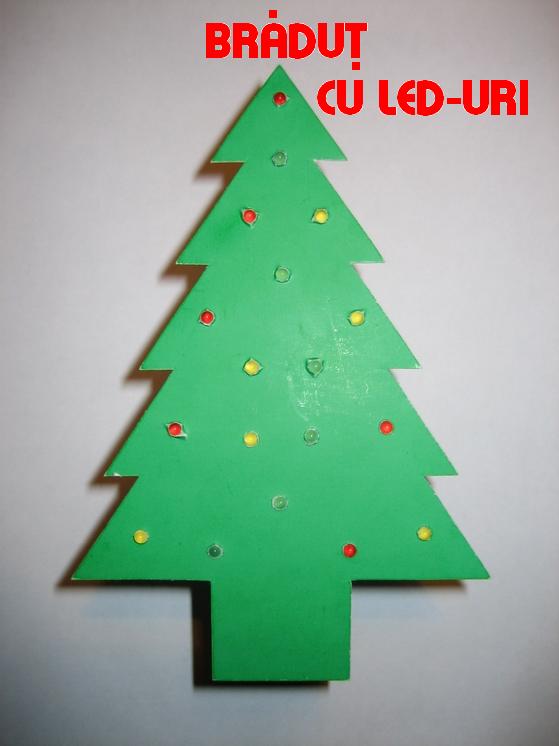

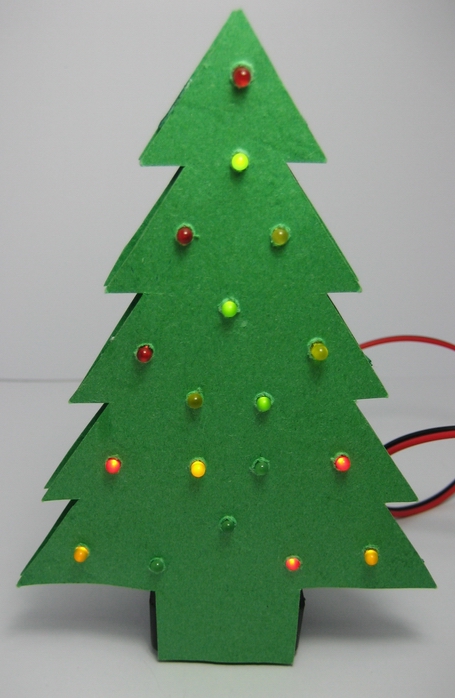

Un ornament caracteristic sarbatorilor de iarna este bradul de Craciun. Iubitorii de constructii electronice pot construi din carton si cateva componente electronice un bradut cu LED-uri. Alimentarea se poate face de la o baterie de 9V sau o sursa de 12V.

Date tehnice
     Circuitul se alimenteaza de la o baterie de 9V sau o sursa de 12V cc
     Tensiunea de alimentare: 9V cc sau 12V cc
     Inaltime: 14 cm




Constructie

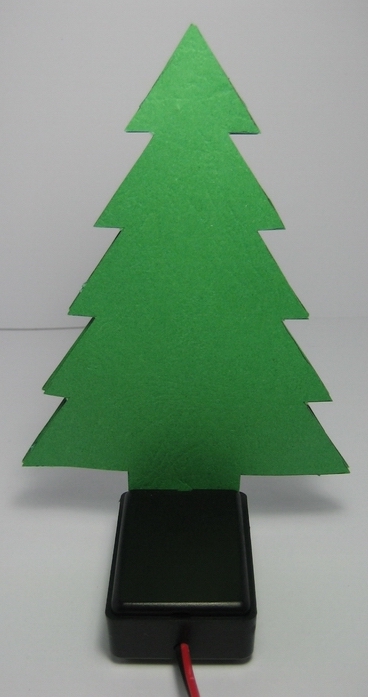

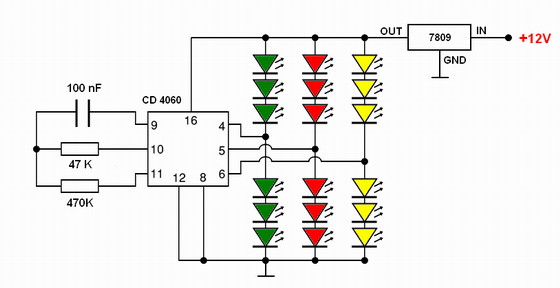

Schema electrica

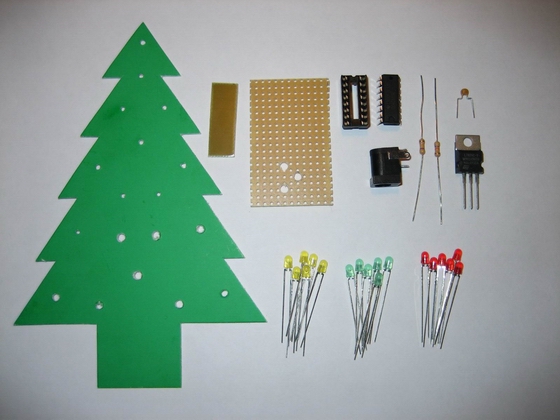

Componente
     CD 4060 = 1 buc.
     7809 = 1 buc.
     Rezistor 47 K = 1buc.
     Rezistor 470 K = 1buc.
     Condensator 100 nF = 1buc.
     Led 3 mm, verde = 6 buc.
     Led 3 mm, galben = 6 buc.
     Led 3 mm, rosu = 6 buc.
     Soclu circuit integrat 16 pini = 1 buc.
     Mufa mama alimentare 12 V = 1 buc.
     Carton verde 0.6 mm = 1 buc. Pentru a descarca sablonul click aici.
     Perforated PCB = 1 buc.
