Candela electronica

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

Prezentare


Circuitul imita flacara produsa de o candela si este realizat cu microcontrolerul PIC 10F202 si un LED galben. Datorita numarului redus de componente nu este nevoie de cablaj.

Date tehnice
     Circuitul se alimenteaza de la doua sau trei baterii AA sau AAA
     Tensiunea de alimentare: de la 3V la 5,5V




Constructie

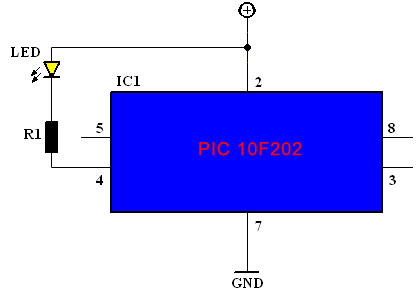

Schema electrica

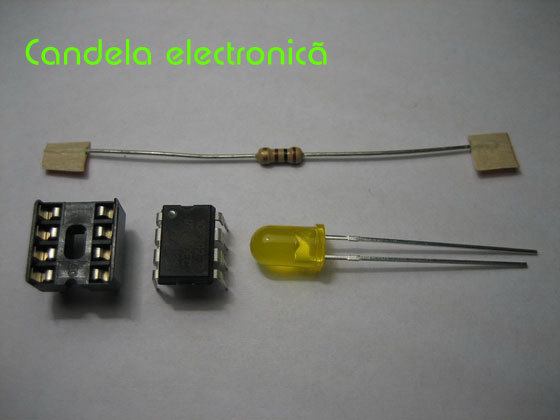

Componente
     R1 = rezistor 100 ohmi
     LED = led galben
     IC1 = microcontroler PIC 10F202

Fisierul hex poate fi obtinut de la autor, scriind la adresa constructiielectronice@gmail.com .
