Convertor 12V - 24V

Sursa:http://www.electronica.mk/all_articles/Car_Audio_DC_DC/12V_to_24V_Converter/ 12v_24v_converter.html

Prezentare

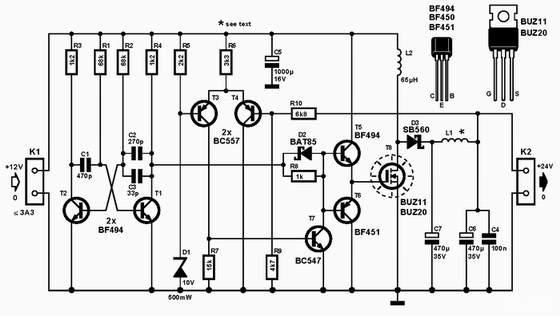

Acest convertor DC-DC ofera o putere maxima de aproximativ 36 wati la un randament de 90%. Īn afara de un FET modern si o dioda Schottky, acest circuit este format īn īntregime din piese familiare si ieftine. Īn ciuda acestui fapt, caracteristicile tehnice sunt excelente:


     Efficiency: approx 90%
     Ripple voltage: max. 10 mV
     Output current: max. 1.5 A
     Switching frequency: 40 kHz
     Input voltage: 12 V
     Output voltage: 24 V regulated
