Semnalizare auto one touch

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

Prezentare

Descriere
La schimbarea directiei de mers a autoturismului, conducatorii auto au obligatia sa semnalizeze din timp manevra, prin actionarea manetei de semnalizare la stanga sau la dreapta. In mod normal, dupa ce sa efectuat manevra, maneta revine in pozitia initiala. Insa daca schimbarea directiei este o schimbare de banda, datorita unghiului mic de rotatie al volanului, maneta de semnalizare nu revine, ci trebuie adusa in pozitia intermediara de catre conducatorul auto, operatie ce creeaza un disconfort soferului.

Multe autoturisme au sistemul de semnalizare al directiei prevazut cu functia de semnalizare one touch sau comfort blinker. La acestea, semnalizare directiei se face confortabil, doar printr-o singura atingere a manetei in directia dorita, fiind foarte utila la semnalizarea schimbului de banda, in special pe autostrazi. Sunt insa si autoturisme ce nu sunt dotate cu functia one touch, in schimb maneta de semnalizare este corespunzatoare acestui scop. Pentru aceasta categorie de autoturisme exista posibilitatea de adaugare a functiei one touch, prin instalarea unui circuit electronic intre maneta si releul de semnalizare.

Circuitul se conecteaza intre maneta de semnalizare si releul de semnalizare, folosind 6 fire, iar prin alte doua fire se alimenteaza circuitul cu 12V. Dupa instalare, este necesara operatia de memorare a numarului de "clipiri" (3, 4 sau 5). Pentru a semnaliza dreapta, se actioneaza scurt maneta catre dreapta, actiune ce va fi urmata de un numar de "clipri" (atatea cate sau memorat). Daca in timp ce se executa "clipirile" se actioneaza iarasi, scurt, maneta in acelasi sens, semnalizarea se opreste. Pentru a semnaliza stanga, idem semnalizare dreapta. Oricand, daca maneta este actionata la dreapta sau stanga, in pozitia in care maneta ramane cuplata, semnalizarea ("clipirile") ramane pornita pana cand maneta revine in pozitia neutra.

Date tehnice
     Compatibil cu toate autoturismele care au maneta de semnalizare conectata prin trei fire (+ sau - comun)
     Comanda circuitului de semnalizare se face prin releu
     Nr. de "clipiri" poate fi schimbat oricand de utilizator
     Protectie la inversarea tensiunii de alimentare
     Dimensiune PCB: 7,9 cm x 4,1 cm





Constructie

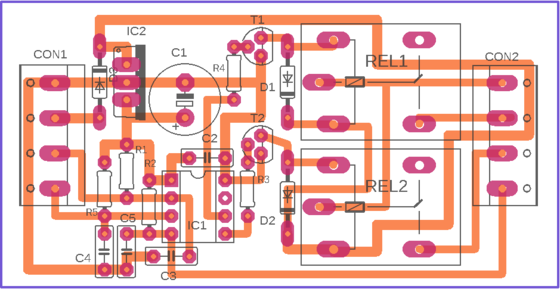

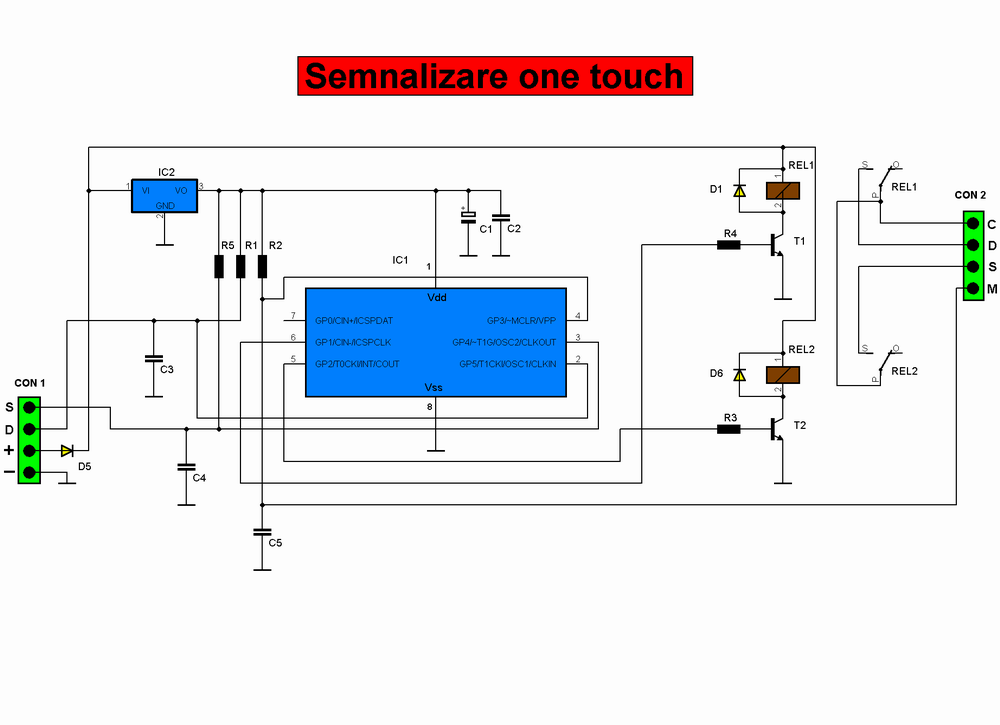

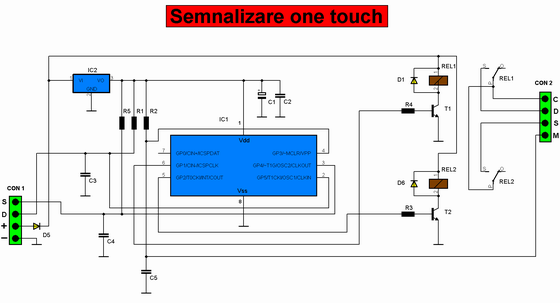

Schema electrica

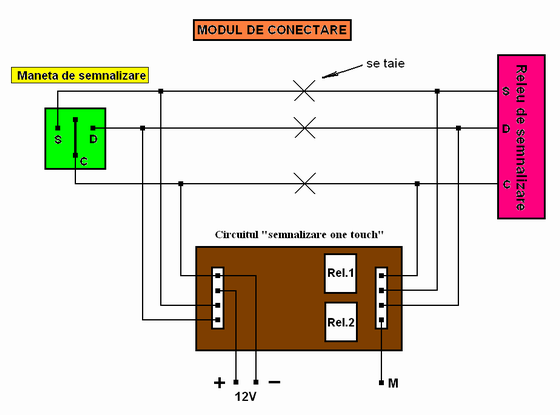

Modul de conectare

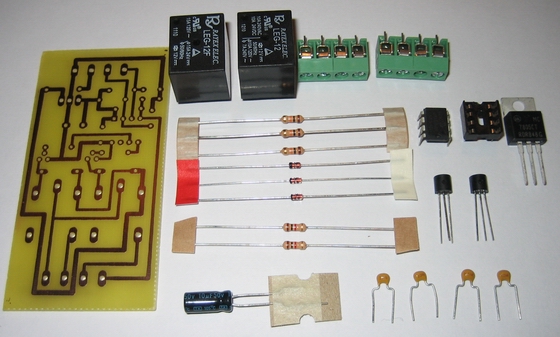

Componente




Componente
     R1, R2, R5 = rezistor 10 K
     R4, R3 = rezistor 1 K
     C2, C3, C4, C5 = condensator 100 nF
     C1 = condensator 10 uF
     IC1 = PIC 12F629
     IC2 = 7805
     D1, D2, D3 = dioda 1N4148
     T1, T2 = tranzistor NPN 2N3904
     CON1, CON2 = terminal bloc 4 cai
     REL1, REL2 = releu 12V/16A
     PCB: 7,9 cm x 4,1 cm

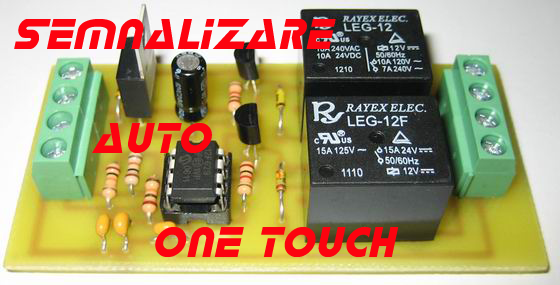

Kit electronic - Semnalizare auto one touch (kit lipit si testat)

Date tehnice
     Compatibil cu toate autoturismele care au maneta de semnalizare conectata prin trei fire (+ sau - comun)
     Comanda circuitului de semnalizare se face prin releu
     Nr. de "clipiri" poate fi schimbat oricand de utilizator
     Protectie la inversarea tensiunii de alimentare
     Dimensiune PCB: 7,9 cm x 4,1 cm

Componente kit
   1x Kit asamblat, lipit si testat



Kit-ul Semnalizare one touch poate fi obtinut de la autor, scriind la adresa constructiielectronice@gmail.com



Download
