Sursa de tensiune reglabila 1,2 - 30V (1,5A)

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

Prezentare

Descriere
Sursa de tensiune reglabila are ca componenta de baza circuitul LM 317 īn capsula TO-220, un regulator de tensiune pozitiva cu trei pini. De asemenea, circuitul beneficiaza de protectie la suprasarcina si la scurtcircuit. Sursa furnizeaza la iesire o tensiune ce poate fi reglata īntre 1,5V si 30V, din potentiometru liniar de 5K (POT), iar la intrare tensiunea nu trebuie sa depaseste 24V AC sau 35V DC. Pentru valori mai mici ale tensiunii de intrare se va lua īn calcul ca tensiunea de intrare sa fie mai mare cu 2,5V decāt tensiunea necesara la iesire. Curentul de iesire maxim suportat de LM 317 este de 1,5A. LM 317 se monteaza pe un radiator, care īnsa poate lipsi atunci cānd consumul nu depaseste 60 mA. Pentru un consum mai mare de 1,5A, se poate utiliza circuitul LM 338T ce suporta un curent de iesire de 5A. Diodele D1 si D2 protejeaza circuitul (pinul OUT si ADJ) de tensiunea generata de descarcarea condensatorilor C2 si C3 atunci cānd circuitul ramāne fara tensiune la intrare. Tensiunea de iesire depinde de divizorul rezistiv R1 (220-240 ohmi) si POT (5 K). Caderea de tensiune pe R1 este de 1,2V si este folosita ca tensiunea de referinta. Formula de calcul a tensiunii de iesire este: Vout = 1,25 (1+POT/R1) .

Date tehnice
     Tensiunea de intrare: 24V AC sau 35V DC
     Tensiunea de iesire reglabila: de la 1,5V la 30V, 1,5A
     LED indicator pentru tensiunea de intrare
     Protectie termica si protectie la scurtcircuit
     Dimensiune PCB: 4,5 cm x 5,1 cm

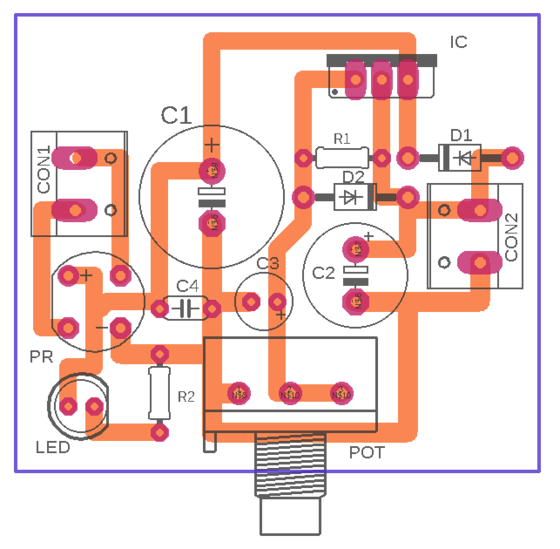

Constructie


Schema electrica



Componente
     R1 = rezistor 220 ohmi
     R2 = rezistor 3,3 k
     C1 = condensator electrolitic 1000 uF
     C2 = condensator electrolitic 100 uF
     C3 = condensator electrolitic 10 uF
     C4 = condensator multistrat 100 nF
     D1, D2 = dioda 1N4007
     PR = punte redresoare
     IC = LM 317
     LED = led rosu
     POT = potentiometru liniar 5 K
     CON1, CON2 = terminal bloc 2 cai

Componente

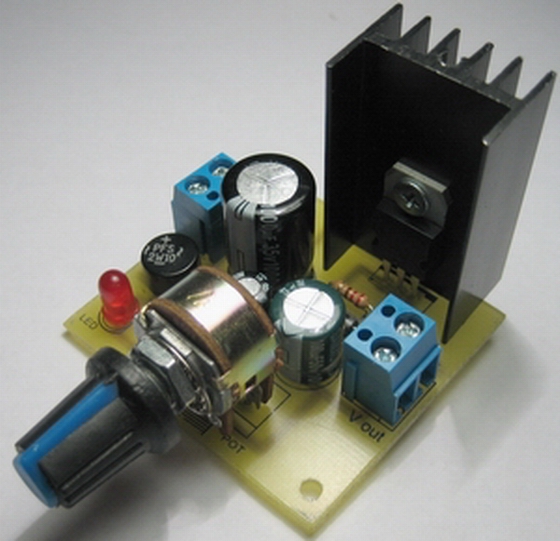

Kit electronic - Sursa de tensiune reglabila 1,2 - 30V (kit lipit si testat)

Date tehnice
     Tensiunea de intrare: 24V AC sau 35V DC
     Tensiunea de iesire reglabila: de la 1,5V la 30V, 1,5A
     LED indicator pentru tensiunea de intrare
     Protectie termica si protectie la scurtcircuit
     Dimensiune PCB: 4,5 cm x 5,1 cm

Componente kit
   1x Kit asamblat, lipit si testat

Kit-ul Sursa de tensiune reglabila 1,2 - 30V (1,5A) poate fi obtinut de la autor, scriind la adresa constructiielectronice@gmail.com
