Temporizator 1, 2, 3 sau 4 minute

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

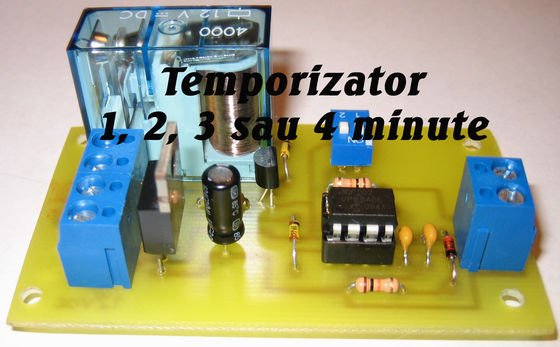

Prezentare


Temporizatorul este realizat cu microcontrolerul PIC10F202, iar timpul se poate seta din DIP switch, la 1, 2, 3 sau 4 minute. Pentru alti timpi trebuie modificat programul microcontrolerului. Circuitul se alimenteaza cu 12V, apoi ptr. pornirea temporizarii, se actioneaza un push button care se conecteaza la intrarea IN a circuitului, de la conectorul CON2. Pe durata temporizarii releul este anclasat. Temporizarea mai poate fi pornita si in acest mod: suntam intrarea IN, apoi aplicam tensiunea de alimentare circuitului.

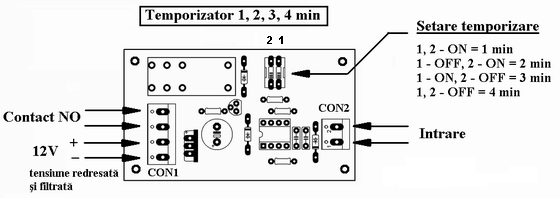

Constructie

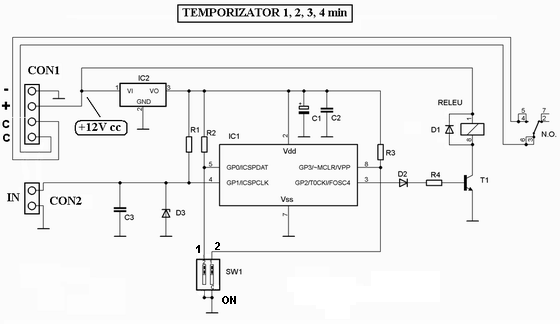

Schema electrica






Componente
     R1, R2, R3 - 10K
     R4 - 1K
     C1 - 10uF
     C2, C3 - 100nF
     IC1 - PIC10F202. Pentru a descarca fisierul hex click aici.
     IC2 - L7805
     T1 - 2N3904
     D1, D2 - 1N4148
     D3 - zenner 5V6
     RELEU - releu 12V/16A - NO
     CON1 - terminal bloc 4 cai
     CON2 - terminal bloc 2 cai
     SW1 - DIP switch
