Semnalizare US Style

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

Multumesc domnului Botezatu George-Cristian, pentru informatiile puse la dispozitie si testarea circuitului.

Prezentare

Descriere
Circuitul aprinde lampile de semnalizare fata, in stilul autoturismelor americane.

Date tehnice
     Tensiunea de alimentare: 12V DC
    Lamplie de semnalizarile stau aprinse la intnsitate de 100%, iar cand se semnalizeaza intr-o directie, partea opusa ramane permanent aprinsa (TRUE US Style)
     Conectare prin 6 fire
     Dimensiune PCB: 5,6 cm x 5,3 cm




Constructie

Lipirea componentelor pe cablajul imprimant se va face tinand cont de schema electrica, dispunerea componentelor si instructiunile de asamblare si lipire. Dupa operatia de lipire se introduce microcontrolerul IC1 in soclu, apoi se instaleaza circuitul in autoturism.

Atentie! Introducerea gresita in soclu al lui IC1 duce la distrugerea ireversibila a acestuia.

Schema electrica

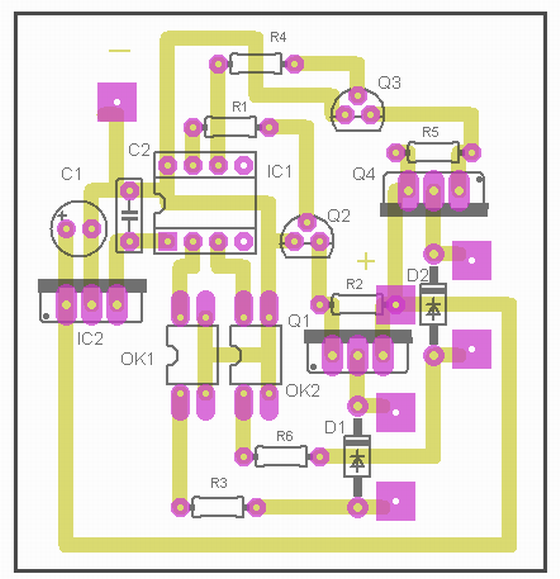

Cablajul imprimant si dispunerea componentelor (traseele sunt vazute prin transparenta)




Componente
     IC1 = PIC 12F629
     IC2 = 7805
     Q1, Q4 = IRF 4905
     Q2, Q3 = 2N3904
     OK1, OK2 = optocuplor 817
     D1, D2 = BY 550
     C1 = condensator electrolitic 10 uF
     C2 = condensator multistrat 100 nF
     R1, R2, R4, R5 = rezistor 1 K
     R3, R6 = rezistor 1,5 K

Instalare

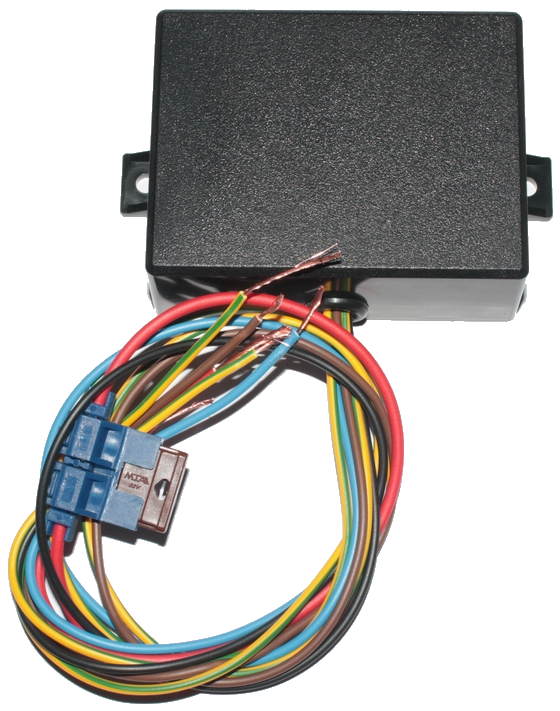

Kit in cutie de plastic - Semnalizare US Style

Date tehnice
     Tensiunea de alimentare: 12V DC
    Lamplie de semnalizarile stau aprinse la intnsitate de 100%, iar cand se semnalizeaza intr-o directie, partea opusa ramane permanent aprinsa (TRUE US Style)
     Conectare prin 6 fire
     Dimensiune PCB: 5,6 cm x 5,3 cm

Componente kit
   1x Kit in cutie de plastic

Kit-ul Semnalizare US Style poate fi obtinut de la autor, scriind la adresa constructiielectronice@gmail.com



Prezentare video



Download
