Voltmetru cu 3 digiti

Sursa: coolcircuit.com/project/meter/index.html

Prezentare

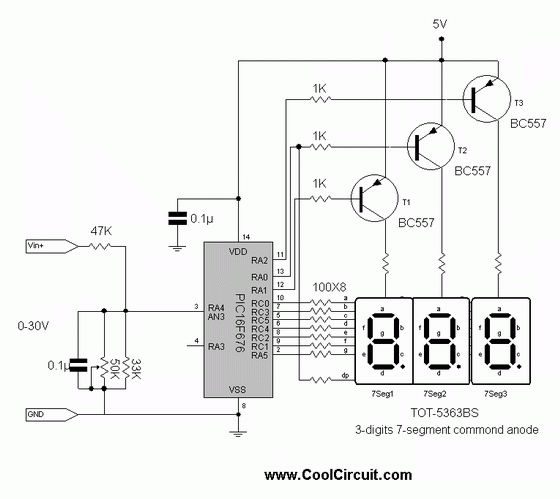

Microcontrolerul PIC16F676 din circuit, citeste semnalul analog (tensiunea) si afiseaza valoarea pe un display 7 segmende cu trei digiti. Dealtfel, prin montarea in paralel a unui sunt, acest voltmetru poate fi adaptat pentru masurarea curentului continu. Sursa codului este compilata in CCS. Rezolutia de afisare este de 29mV sau 30/1023.
