Voltmetru digital auto

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

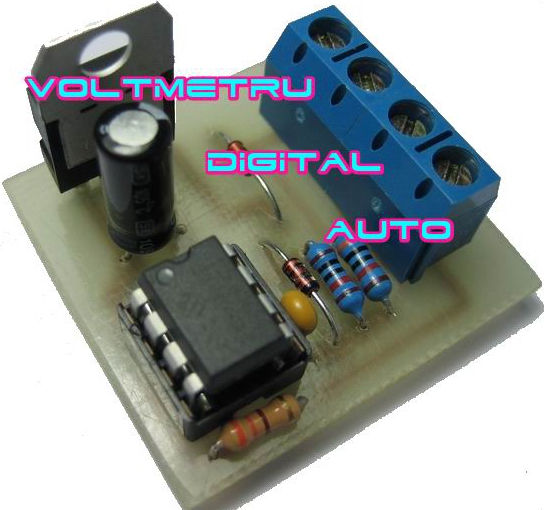

Prezentare

Voltmetrul afiseaza valoarea tensiunii bateriei autoturismului prin aprinderea intermitenta a unui led. Acest mod de afisare este de preferat deoarece are un consum redus pentru o afisare permanenta a tensiunii, este vizibil de la distanta (in parcare sau din balcon), si poate fi confundat cu un indicator care semnalizeaza starea de armat a sistemului de alarma (hotul va crede ca autoturismul are instalat un sistem de alarma). Numarul de clipiri indica valoarea tensiunii, astfel:

1 clipire = 11V (tensiune cuprinsa intre 10,5V si 11,5V),
2 clipiri = 12V (tensiune cuprinsa intre 11,5V si 12,5V),
3 clipiri = 13V (tensiune cuprinsa intre 12,5V si 13,5V),
4 clipiri = 14V (tensiune cuprinsa intre 13,5V si 14,5V),
5 clipiri = 15V (tensiune cuprinsa intre 14,5V si 15,5V).

LED-ul lumineaza continuu = tensiunea bateriei este peste 15,5V,
LED-ul este stins permanent = tensiunea bateriei este sub 10,5V.

Date tehnice
     Tensiunea de alimentare: 7V DC - 20V DC
     Consum de curent: 10 mA
     Valoarea tensiunii este afisata prin aprinderea intermitenta a unui LED
     Pot fi afisate valori ale tensiunii cuprinse intre 10,5V si 15,5V
     Dimensiune PCB: 3,2 x 3,3 cm






Constructie

Lipirea componentelor pe cablajul imprimant se va face tinand cont de schema electrica, dispunerea componentelor si instructiunile de asamblare si lipire. Dupa operatia de lipire se introduce microcontrolerul U1 in soclu, apoi se instaleaza circuitul in autoturism.

Atentie! Introducerea gresita in soclu al lui U1 duce la distrugerea ireversibila a acestuia.

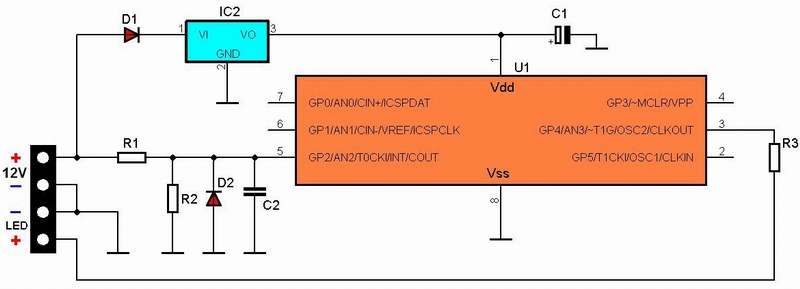

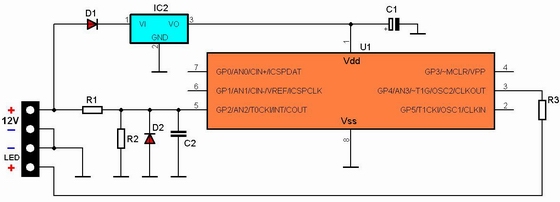

Schema electrica

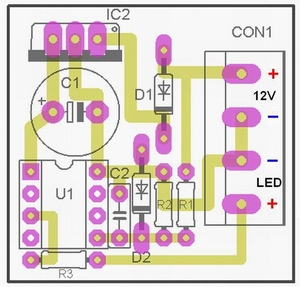

Cablajul imprimant si dispunerea componentelor (traseele sunt vazute prin transparenta)

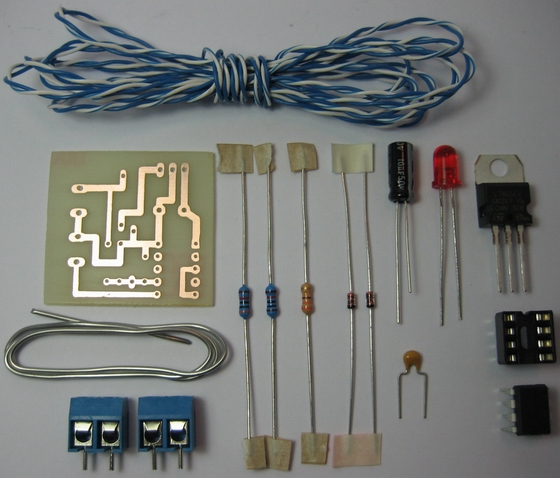

Componente
     R1 = rezistor 30 K (1%)
     R2 = rezistor 10 K (1%)
     R3 = rezistor 330
     C1 = condensator 10 uF
     C2 = condensator 100 nF
     D1, D2 = dioda 1N4148
     U1 = PIC 12F675
     IC2 = 7805
     CON1 = 2 x terminal bloc 2 cai
     LED = LED (rosu, verde sau galben)
     PCB: 3,2 x 3,3 cm

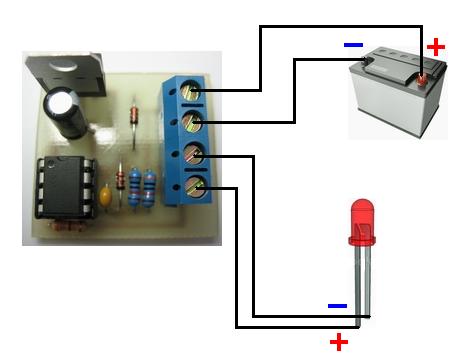

Modul de conectare



Utilizare

Circuitul se instaleaza la bordul autoturismului, avand grija ca acesta sa fie izolat de partile metalice. LED-ul se conecteaza la circuit prin doua fire, tinand cont de polaritatea LED-ului, apoi se monteaza la bord, intr-un loc cat mai vizibil.



Componente



Kit electronic - Voltmetru digital auto (kit lipit si testat)

Date tehnice
     Tensiunea de alimentare: 7V DC - 20V DC
     Consum de curent: 10 mA
     Valoarea tensiunii este afisata prin aprinderea intermitenta a unui LED
     Pot fi afisate valori ale tensiunii cuprinse intre 10,5V si 15,5V
     Dimensiune PCB: 3,2 x 3,3 cm

Componente kit
   1x Kit asamblat, lipit si testat

Kit-ul Voltmetru digital auto poate fi obtinut de la autor, scriind la adresa constructiielectronice@gmail.com



Prezentare video



Download
