Sistem de supraveghere cu Nokia 2110

Autor: Iulian Magirescu

Contact:  constructiielectronice@gmail.com

Modificarea telefonului

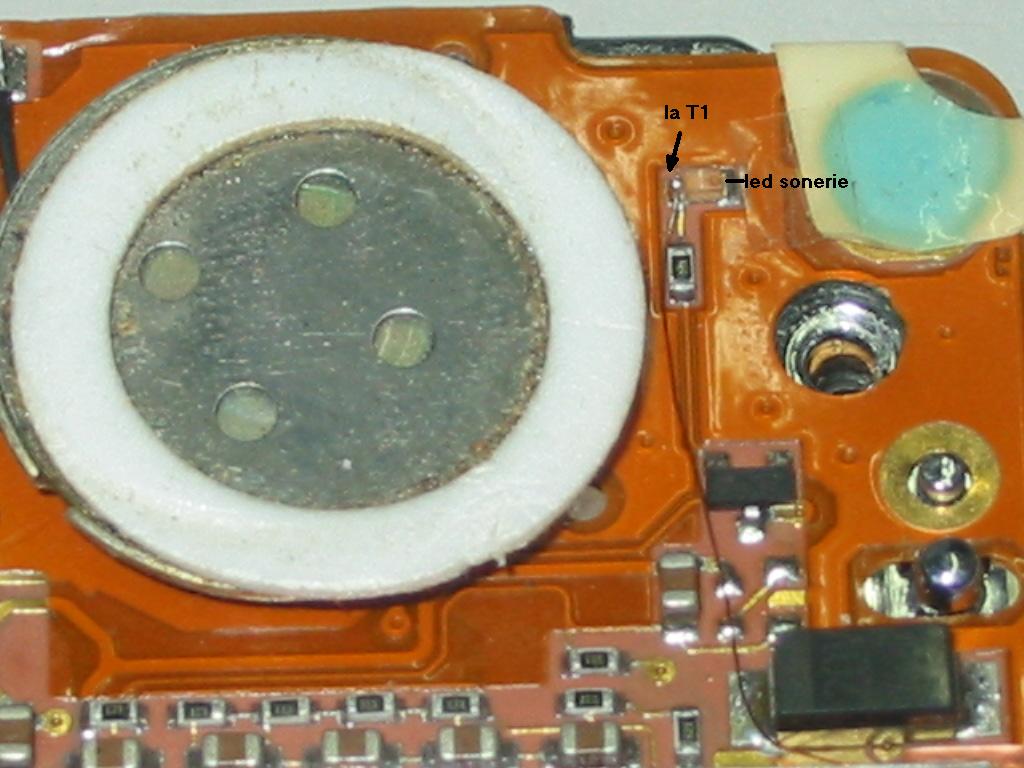

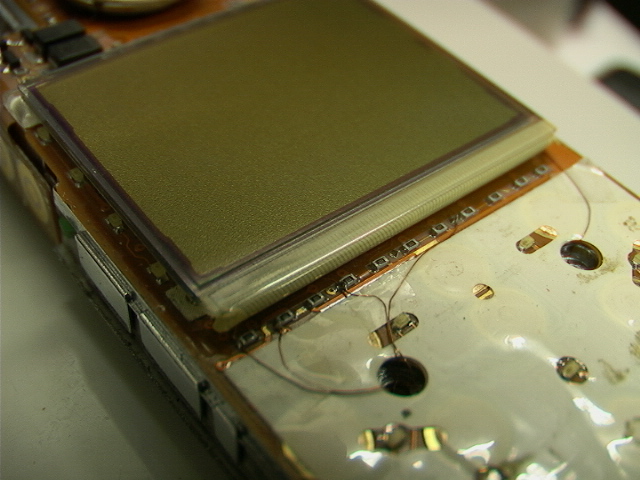

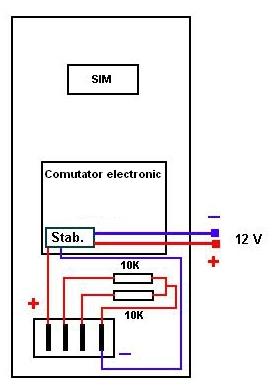

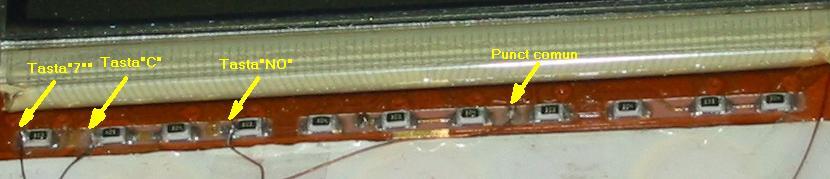

Acumulatorii telefonului se elimina, dar se pastreza capacul īn care erau fixati acumulatorii si cele doua rezistoare SMD de 10 K. Aceste rezistoare (Rb1 si Rb2) se lipesc pe cele doua contacte (prin care acumulatorul alimenta telefonul) si minusul alimentarii. Fara aceste rezistoare telefonul nu porneste, iar īn cazul īn care nu se pot recupera acesti rezistori din acumulator, se vor folosi rezistori normali la sfert de watt, de 10 K. Īn acest fel se obtine spatiu suficient pentru montarea interfatei. Dupa eliminarea acumulatorilor, telefonul va primi alimentare de la stabilizatorul de tensiune care alimenteaza interfata. Stabilizatorul primeste tensiune de la un alimentator extern care are īn tampon un acumulator de 12 V. Alimentatorul este o sursa de +12 V, minim 600 mA. Acumulatorul se introduce separat īntr-o cutiuta. Cutiuta va fi prevazuta cu un jack pentru conectarea cu alimentatorul si un led care va indica prezenta tensiunii de alimentare si īncarcarea. Montajul se conecteaza prin 4 fire de CuEm, 0,1mm, paralel pe cele trei taste si punctul comun celor trei taste. Un singur fir de CuEm, 0,1mm, face legatura intre montaj si led-ul care indica optic cānd telefonul suna. Pentru lipire se va folosi un letcon cu putere redusa si un vīrf foarte subtire. Dupa lipire, cele 5 fire se trec pe parte din spate, acolo unde se afla fixata placuta cu piese, prin cele doua orificii folosite anterior la fixarea cu doua suruburi a celor doua parti ale telefonului.

Foto
