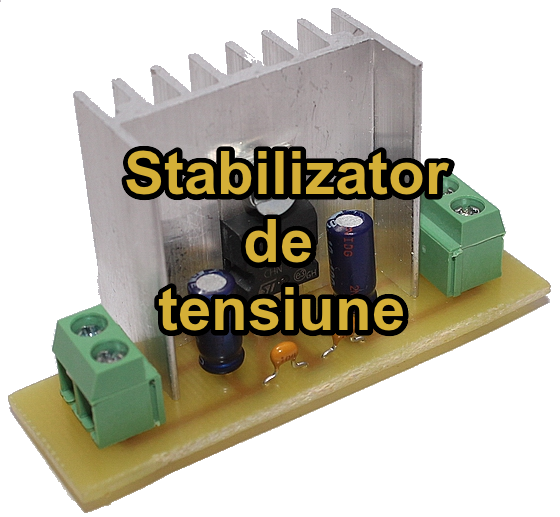

Descriere
Stabilizatorul de tensiune asigura la iesire, o tensiune pozitiva, stabilizata, de valoare fixa, valoare care depinde de circuitul stabilizator folosit, ca de exemplu: 5V pentru 7805, 9V pentru 7809, 12V pentru 7812 etc.
Date tehnice
Tensiunea de intrare: 35V DC
Tensiunea de iesire: 5V (7805), 9V (7809), 12V (7812) etc.
Curentul de iesire: 1A
Circuit prevazut cu radiator suplimentar
Dimensiune PCB: 60 mm x 18 mm
Lipirea componentelor pe cablajul imprimant se va face tinand cont de schema electrica, dispunerea componentelor si instructiunile de asamblare si lipire.

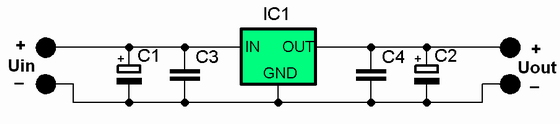

Schema electrica

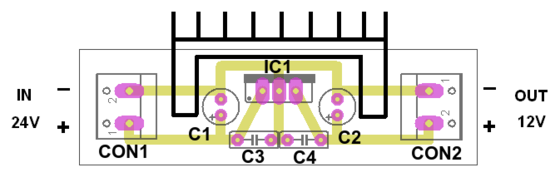

Cablajul imprimant si dispunerea componentelor (traseele sunt vazute prin transparenta)

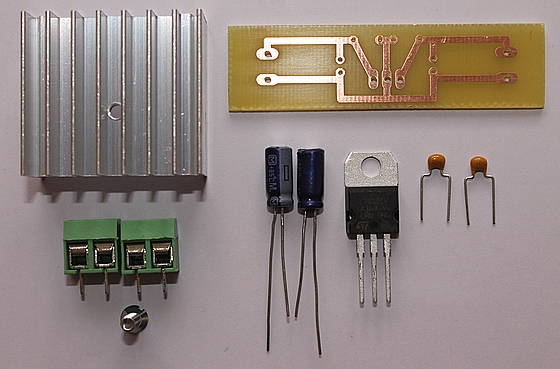

Componente
IC1 = 78XX
C1, C2 = condensator electrolitic 100 uF
C3, C4 = condensator multistrat 100 nF
CON1 = terminal bloc 2 cai
CON2 = terminal bloc 2 cai
PCB: 6 cm x 1,8 cm - Download
