Functionare

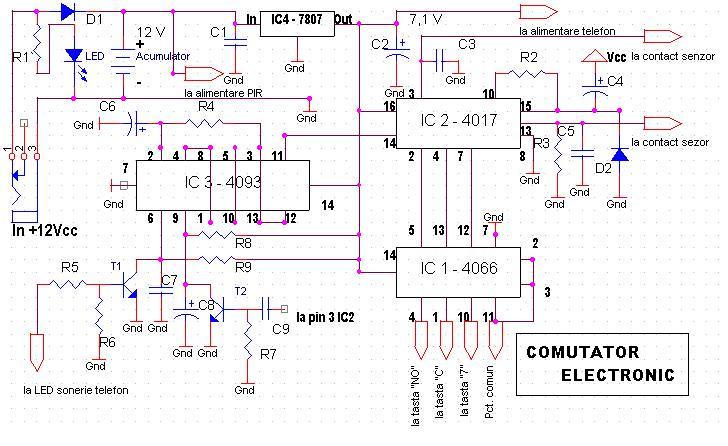

Principala componenta a sistemului o constitue telefonul Nokia 2110. Tastatura telefonului este conectata la un comutator electronic. Cand sistemul este armat, comutatorul electronic actioneaza electric tastele "NO" "C" si "7", atunci când se deschid contactele normal închise de la detectorul PIR, realizandu-se astfel apelarea telefonica. Comutatorul este conectat in paralel cu cele trei taste: "NO" "C" si "7"T. Tastele sunt actionate prin închiderea circuitul electric al tastelor "NO" "C" si "7", in urmatoarea ordine: tasta “NO“ (respige un posibil apel), urmeaza tasta “C” (sterge ecranul), iar ultima tasta actionata este tasta”7” (are ca efect apelarea nr. memorat in agenda telefonica, la apeluri rapide, pentru tasta 7 ). Durata cat o tasta este actionata este de o secunda. Armarea se produce cand telefonul Nokia 2110 receptioneaza un apel scurt (BIP), avand ca efect aprinderea LED-ul de apel al acestuia, rezultand astfel un nivel de tensiune ce va fi integrat de comutatorul electronic pentru a se realiza armarea sistemului. Schema electrica a comutatorului electronic este prezentata aici. IC4 asigura stabilizarea tensiunii de alimentare la valoarea de 7,1 V, care alimenteaza telefonul si comutatorul electronic. Stabilizatorul are intrarea si iesire decuplata de cei doi condesatori electrolitici C1 si C2. Tensiunea de intrare este asigurata de un alimentator extern, la 12 V, minim 600 mA, în tampon cu un acumulatorul de 12 V. Totodata, aceasta tensiune alimenteaza si detectorul PIR. Dioda D1 opreste descarcarea acumulatorului prin alimentator, iar dioda LED indica prezenta tensiunii de la alimentator împreuna cu rezistorul de limitare al curentului R1. Comutatorul electronic este realizat cu cele trei comutatoare bilaterale analogice A, B, D din IC1 de tip CMOS 4066. Comutatoarele sunt activate în ordine, unul cate unul, de catre IC2 de tip CMOS 4017, care este un numarator Johnson decadic. Intrarea acestui numarator primeste un semnal dreptunghiular produs de poarta 3 a IC3 de tip CMOS 4093, folosita ca oscilator a carui frecventa poate fi modificata din grupul R4 si C6. În cazul de fata durata acestui semnal este de aproximativ o secunda. Activarea succesiva a celor trei comutatoare A, B, D se produce atunci când pe intrarea CLOCK a numaratorului IC2, exista impulsuri de la IC3, si intrarea CLOCK INHIBIT de la IC2 este trecuta la nivel logic L . Trecerea in logic L are loc cand se deschide contactul normal inchis al PIR-ului sau al contactului magnetic, iar impulsurile sunt prezente la intrare doar atunci când tranzistorul T1 intra în conductie. T1 intra în conductie doar când led-ul de apel de la telefon se aprinde sau pâlpâie. Deoarece detectorul PIR deschide contactul doar un timp foarte scurt, este posibil ca numaratorul sa nu execute toate cele trei stari. Din acest motiv, logic H pentru blocarea numaratorului se ia de la iesirea Q0 (pin 3) al numaratorului. Cand PIR deschide contactul, iesirea Q0 (pin 3) a numaratorului trece din logic H în logic L . Trecerea in logic H se obtine fie prin resetarea numaratorului, stare care se produce la alimentarea montajului prin grupul C4 si D2, fie dupa ce numaratorul executa cele trei stari(Q1, Q2, Q3), nu zece câte are în total numaratorul. Stare Q4 reseteaza numaratorul prin R2, astfel numaratorul se inhiba doar dupa ce se executa cele trei stari care corespund activarii succesiva a celor trei comutatoare A, B, D. Portile 1 si 2 din IC3 formeaza un circuit basculant R-S. Când T1 intra în conductie, iesirea portii 2 trece in logic H, se produce validarea oscilatorului relizat cu porta 3, apoi începe generarea impulsurilor de tact pe intrarea numaratorului. Când numaratorul executa cele trei stari Q1, Q2, Q3, acesta trece la starea Q0. Logic H de la starea Q0 face ca T2 sa conduca pe o foarte scurta durata, resetând astfel circuitul basculantR-S. Astfel, impulsurile de la intrarea numaratorului dispar, iar daca se deschide contactul de la detectorul PIR, atunci nu se înâmpla nimic, adica sistemul este dezarmat. Armarea se face printr-un apel catre sitem, astfel T1 va conduce generand un impuls, iar impulsurile de tact vor fi prezente la intrarea numaratorului. Sistemul fiind armat, daca PIR-ul detecteaza ceva, cele trei comutatoare A, B, D vor fi activate succesiv, in acest fel actionandu-se in ordine, tastele "NO" "C" si "7”, in final, avand ca efect apelarea telefonica. Dupa initierea apelului, numaratorul se reseteaza, iar logic H de la iesirea Q0 reseteaza circuitul basculant R-S, si impulsurile de la intrarea numaratorului dispar.
