Realizare

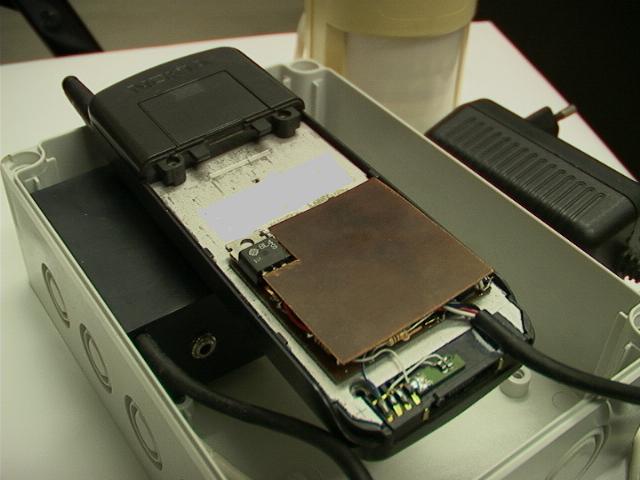

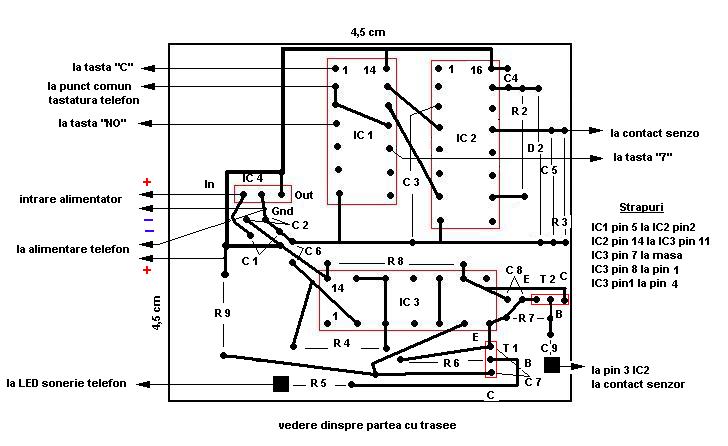

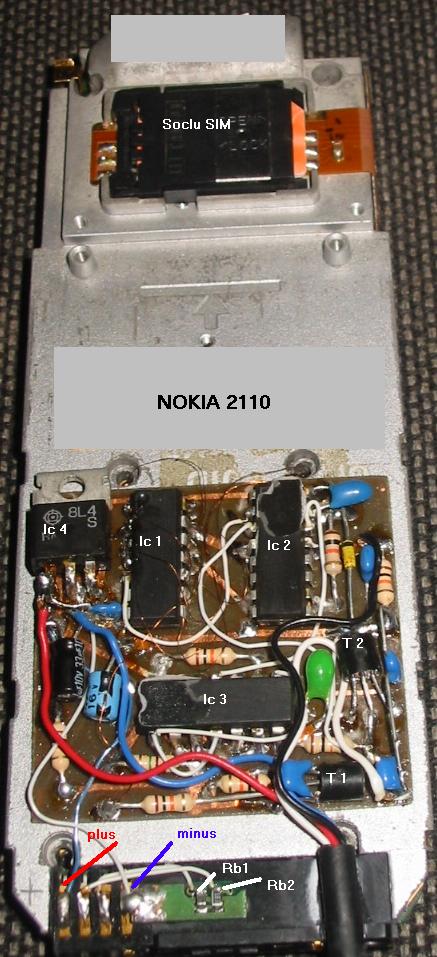

Desenul cablajului imprimant se afla aici. Din motive tehnice, cablajul imprimant nu este la scara de 1:1. Dimensiunile cablajului realizat de autor sunt de 4.5 x 4.5 cm. Pentru realizarea cablajului imprimant este nevoie ca partea de textolit sa fie de grosime cât mai mica, iar componentele se vor lipi pe cablaj direct pe partea cu traseele electrice fara a se realiza gauri. La fel, componentele vor fi si ele de înaltime cât mai mica. Asadar, toate piciorusele componentelor, inclusiv ale circuitelor integrate, se vor scurta la minim, iar rezistorii, condesatorii, tranzistorii si stabilizatorul de tensiune se vor monta în pozitie “culcat” asa cum se poate vedea aici. Toate acestea sunt necesare datorita lipsei de spatiu din interiorul telefonului (spatiul necesar cablajului se obtine prin eliminarea completa a acumulatoriilor). Ordinea de lipire a componentelor trebuie oarecum respectata datorita aspectului ”înghesuit” al montajului, si este urmatoarea: rezistorii, circuitele integrate, tranzistorii, condesatorii si strapurile. Este necesar ca dupa montarea tuturor componentelor sa verificam daca interfata functioneaza. Pentru verificare se procedeaza în felul urmator: se pune provizoriu un întrerupator basculant între pinii 3 si 13 ai IC2, în pozitia închis (acesta simuleaza contactul normal închis al detectorului) si se alimenteaza interfata de la o sursa de 12 V, minim 600 mA, Se masoara tensiunea de la iesirea stabilizatorului de tensiune, care trebuie sa fie de 7,1 V. Se pune la masa pinul 6 al IC3, pentru o durata scurta si cu un voltmetru se verifica daca pe pinul 14 al IC2 apar impulsuri cu nivel H, cu perioade de aproximativ o secunda. Daca acestea apar, atunci pinul 9 al IC3 se va pune la masa, pentru o durata scurta, caz in care impulsurile trebuie sa dispara. Se pune iarasi, la masa, pinul 6 al IC3, pentru o durata scurta si cu voltmetru pus pe pinul 2 al IC2 se deschide întrerupatorul montat între pinii 3 si 13 ai IC2. Daca totul e în regula, starea pinulului 2 al IC2 trece din L în H, asta însemnând ca numaratorul IC2 s-a încrementat. Se repeta aceasta procedura, dar cu voltmetru pus pe pinul 4 al IC2, iar apoi pe pinul 7 al IC2. Si în acest caz stare celor trei iesiri se va schimba în aceeasi ordine. Asadar, IC2 este un numarator care îsi schimba stare celor trei iesiri de la pinii 2, 4 si 7, la fiecare încrementare care se face pe pinul 14 de catre impulsurile generate de IC3. Dupa reglaje, placa cu componente se lipeste cu un adeziv puternic pe spatele telefonului (în zona vechiului acumulator) asa cum se poate vedea aici. În final, dupa realizarea tuturor legaturillor elctrice cu cablajul, peste placa, pentru a o face cât mai compacta, se lipeste o placa de textolit foarte subtire, la aceleasi dimensiuni cu placa pe care sunt montate componentele.
